EN 13501-1 Класифікація будівельних матеріалів та елементів будівель за вогнестійкістю - Частина 1: Класифікація з використанням даних випробувань на реакцію на вогнестійкість - Цей європейський стандарт забезпечує процедуру класифікації реакції на вогонь для всіх будівельних продуктів, включаючи продукти, вбудовані в елементи будівлі. Продукти розглядаються залежно від їх кінцевого застосування. Цей документ відноситься до трьох категорій, які розглядаються в даному Європейському стандарті окремо: - будівельні вироби, за винятком підлог і теплоізоляційних виробів для лінійних труб; - підлоги; - лінійні трубні теплоізоляційні вироби. ПРИМІТКА. Обробка деяких сімейств продуктів все ще знаходиться на розгляді і може вимагати внесення поправок до цього європейського стандарту (Рішення Європейської комісії 2000/147/EC).
Європейська комісія за підтримки Групи національних регуляторів пожежної безпеки запропонувала абсолютно нову систему класифікації, засновану частково на існуючих методах випробувань, але частково і, що особливо важливо для багатьох будівельних матеріалів, на абсолютно новому випробуванні.
Внаслідок цього всі національні класи були замінені «єврокласами». Традиційно в кожній країні були свої вогневі випробування, які створювали перешкоди для вільної торгівлі. Введення нових європейських стандартних тестів (EN) і класифікацій спростило це і дає краще уявлення про відмінності між державами-членами. Однак сьогодні методи тестування однакові, всі держави-члени можуть застосовувати класифікації по-різному.
«Європейська класифікація» набула чинності 1 січня 2001 року, і після цієї дати традиційні національні норми пожежної безпеки та класифікації будівельних матеріалів були визнані на національному ринку на певний період часу (5 років). В кінці цього періоду повинна була діяти тільки європейська класифікація як на національному, так і на європейському рівнях. Впровадження так званої «єврокласифікації» зайняло набагато більше, ніж 5 років, але поступово ці стандарти і класифікації пожежної безпеки стали відомі і прийняті всією європейською будівельною промисловістю.
Відповідно до європейського класифікаційного стандарту EN 13501-1 будівельні матеріали класифікуються за 7 класами залежно від їх вогнестійкості: A1, A2, B, C, D, E і F.
Класифікація EN 13501-1 включає три категорії. Перший - це основний рейтинг Єврокласу, який позначається літерами A1, A2, B, C, D, E або F. A1 - це найвищий рівень продуктивності, а F - найнижчий. Матеріали для підлог мають абревіатуру «fl» (наприклад, A1fl). Продукція для теплоізоляції лінійних труб позначається абревіатурою «L» (наприклад, A1L). Продукція А1 відноситься до негорючих. Продукти A2 класифікуються як вогненебезпечні, а продукти від B до F класифікуються як горючі в порядку зростання.
Друга класифікація відноситься до димовиділення при горінні. На це вказує рейтинг s1, s2 або s3 від найвищої до найнижчої продуктивності. Класифікація викидів диму не передбачена для продуктів із загальним рейтингом E або F. Третя класифікація стосується рівня утворення палаючих крапель / частинок під час горіння. На це вказує рейтинг d0, d1 або d2, від найвищої до найнижчої продуктивності. Продукти з рейтингом E отримують класифікацію палаючих крапель d2. Продукти з рейтингом F не отримують. Продуктам з рейтингом A1 не присвоюється рейтинг димовиділення або палаючих крапель за умови, що вони не сприяють зростанню або поширенню вогню.
Чому SBI так важливий?
Більшість будівельних продуктів, що продаються в Європі, найближчим часом необхідно буде протестувати і класифікувати з використанням нового методу випробувань, званого Single Burning Item (SBI) EN 13823. Директива Європейської комісії з будівельної продукції вимагатиме, щоб всі європейські держави-члени в кінцевому підсумку використовували його замість традиційних методів регулювання, що використовуються в кожній країні, для класифікації більшої частини будівельної продукції.
Комісія нещодавно визначила критерії оцінки будівельних матеріалів за класами A-F. Вони наведені в таблиці нижче. Хоча потрібні інші методи випробувань, SBI необхідний для класифікації всіх неполірованих продуктів за класами A2, B, C і D, які є основними класами, в яких знаходиться більшість продуктів, крім тих, які в основному неорганічні, класифіковані як негорючі.
Зразок для випробувань, що складається з 2 вертикальних крил, які утворюють прямокутний кут, піддається впливу полум'я від пальника потужністю 30 кВт, розташованого в нижній частині кута. Характеристики випробувального зразка оцінюються протягом 20 хвилин, і результати виражаються у вигляді виділення тепла, утворення диму, горизонтального поширення полум'я і падаючих палаючих крапель і частинок. Димові гази збираються витяжним ковпаком для аналізу. Цей газовий аналіз дозволяє розрахувати швидкість тепловиділення від зразка за рахунок нестачі кисню. Димоутворення оцінюється шляхом вимірювання ослаблення світлового променя димом у витяжному каналі. Горіння зразка спостерігається за поширенням полум'я і появою палаючих частинок і крапель. Результати випробувань потрібні для класифікації реакції на загоряння класів D - B (у поєднанні з результатами випробувань за ISO 11925-2 Випробування з одним джерелом полум'я), для класифікації A2 (у поєднанні з результатами випробувань за ISO 1716. горіння), а іноді і за класифікацією.
Зразки повинні бути репрезентативними для продукту в його кінцевому застосуванні (підкладки, тип кріплення), включаючи як вертикальні, так і горизонтальні шви, наскільки це можливо. Якщо використовується підкладка, її слід вибирати відповідно до EN 13238. Додаткові рекомендації щодо використання підкладок можна знайти в будь-якому відповідному стандарті на продукцію. Зразок складається з двох крил. Максимальна товщина зразка 200 мм (включаючи підкладки і повітряні зазори). Зразки товщиною більше 200 мм повинні бути зменшені до товщини 200 + 0 / -10 мм шляхом відрізання неекспонованої поверхні, якщо інше не вказано в стандарті на продукцію. Розміри короткого крила (495 × 1500) ± 5 мм. Розміри довгого крила (1000 × 1500) ± 5 мм. Якщо продукт зазвичай не виробляється в розмірах, достатньо великих, щоб вмістити розмір зразка, необхідно підготувати спеціальний зразок.
Вироби, що випробовуються з вертикальним з'єднанням, повинні випробовуватися з вертикальним з'єднанням у довгому крилі на відстані 200 мм від кутової лінії, виміряній, коли крила встановлені і готові до випробувань.
Зразок з довгим крилом виходить за межі короткого крила на відстань, рівну товщині d зразка (включаючи можливий повітряний зазор). Отже, вертикальний стик повинен розташовуватися на відстані (200 + d) мм від краю зразка. Якщо зразок має вертикальний і горизонтальний стики, коротке крило складається з однієї деталі з розмірами (495 × 1500) ± 5 мм, а довге крило з вертикальним і горизонтальним стиком складається з 4 частин (де d - товщина виробу)
Для повного випробування необхідно протестувати не менше 3 зразків. Якщо результати не відповідають передбаченій класифікації, можна провести 2 додаткових тести, і кращі та гірші результати будуть виключені з оцінки. Якщо дві сторони продукту різні і одна зі сторін може бути піддана впливу вогню, слід перевірити обидві сторони. Якщо релевантні ефекти орієнтації, слід перевірити обидві орієнтації.
У звіті про випробування міститься як мінімум така інформація:
• загальний опис продукту, що тестується;
• відомості про використовувані підкладки та способи кріплення;
• індикація швидкості зростання пожежі;
• загальне тепловиділення за період оцінки;
• загальне димоутворення за період оцінки;
• індикатор швидкості зростання диму;
• чи спостерігалося бічне поширення полум'я на кінці довгого крила;
• чи спостерігалися падаючі палаючі краплі та частинки;

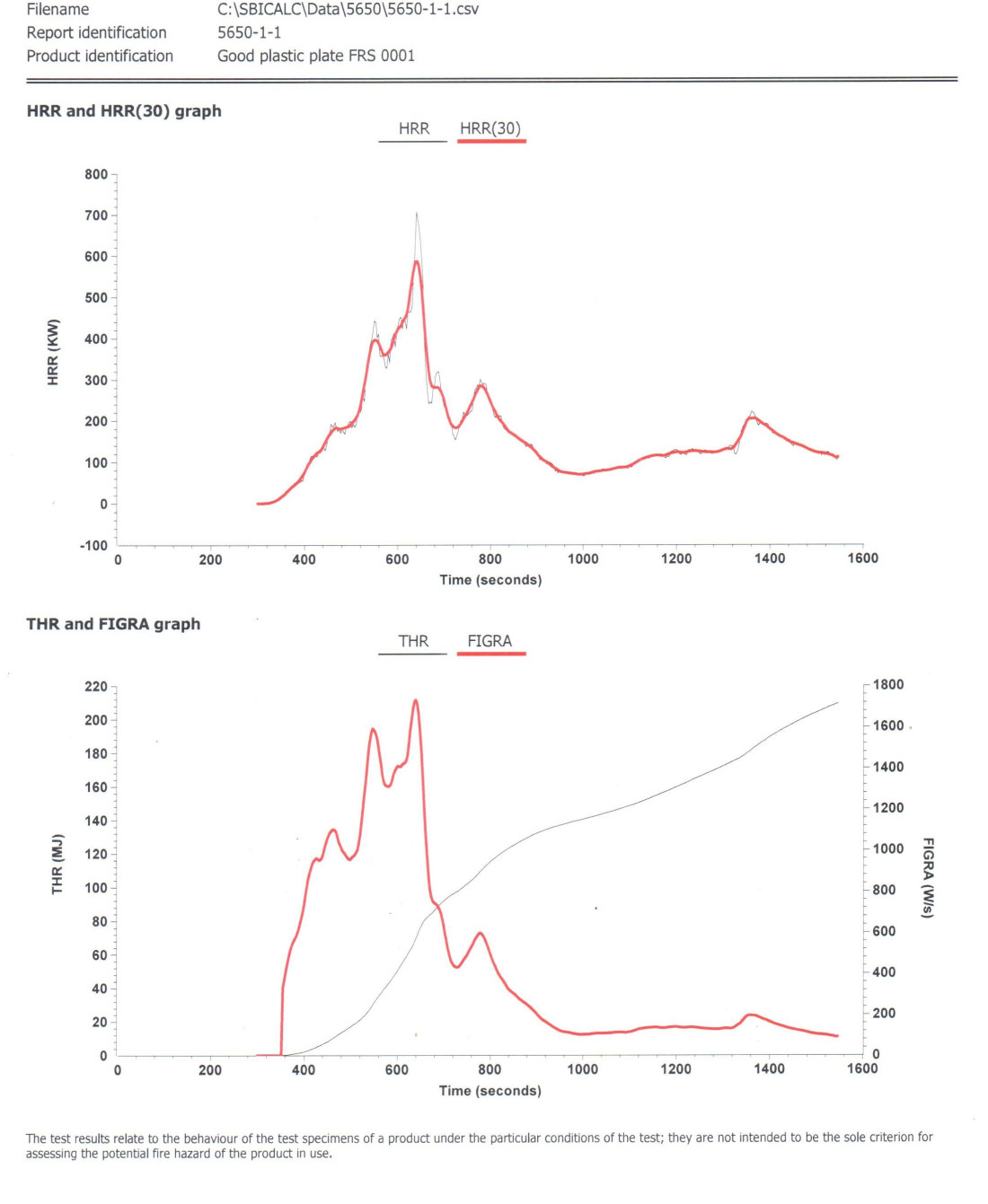

• графічні зображення вимірювань під час випробування;
• фотографії випробуваного зразка до і після випробування;
• інформація про передбачуване кінцеве використання продукту, якщо вона відома.
У разі, якщо вам необхідно провести тестування будівельного матеріалу на відповідність вимогам стандарту EN 13501-1 Fire classification of construction products and building elements - Part 1: Classification using data from reaction to fire tests, звертайтеся до нашого офісу.
Ми проведемо дані випробування з видачею протоколу випробувань англійською мовою.
